35KV戶外電流互感器使用說明書

　　一、35KV戶外電流互感器概述

　　35KV戶外電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率為50Hz,額定電壓35kV及以下的交流線路及設備中作測量電流、電能及繼電保護之用。產品符合IEC44-1：1996及GB1208-2006《電流互感器》標準。

　　使用環境：

　　安裝場所：戶外；

　　海拔高度不超過1000米，相對濕度≤90%；高原型可以聯系我們定做

　　周圍氣溫：最大變化不超過–25℃到+40℃；

　　防污等級：滿足Ⅲ級污穢絕緣等級；

　　本型感器為環氧樹脂澆注全封閉式產品。

　　35KV戶外電流互感器型號大全：

　　LZZBW-35額定電壓（kV）戶外式帶保護級澆注絕緣支柱式電流互感器

　　LZW2-35GY戶外電流互感器

　　LZW2-35戶外電流互感器

　　LZZBW-35A戶外電流互感器

　　LZZBW-35B戶外電流互感器

　　LB-35戶外電流互感器

　　LCWD1-35戶外電流互感器

　　LCWD-35戶外電流互感器

　　LCWQD-35戶外電流互感器

　　LJWD-35戶外電流互感器

　　LJW-35戶外電流互感器

　　LZZBJ71-35戶外電流互感器

　　LZZBJW-35Q戶外電流互感器

　　LDZB8-35戶外電流互感器

　　LZZBJW-35W戶外電流互感器

　　二、35KV戶外電流互感器結構

　　35KV戶外電流互感器采用超微晶環形鐵芯、進口戶外專用環氧樹脂澆注的全封閉電流互感器，耐電弧、耐紫外線、耐老化、壽命長。

　　35KV戶外電流互感器一次電流20-500A的初級線圈為多匝式；600-2500A初級線圈為單匝式；

　　初級線圈的起端和末端分別標志為P1、P2。

　　本型電流互感器的次級線圈在鐵芯上均勻繞制，0.2S級、0.5級繞組的首端為1S1，末端為1S2，10P級繞組的首端為2S1，末端為2S2。

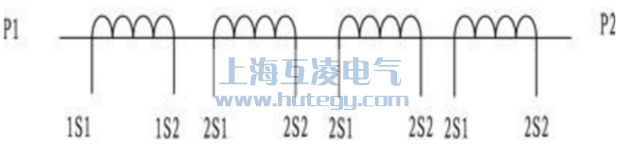

　　35KV戶外電流互感器接線圖

　　三、技術參數

　　1、額定電壓：35kV

　　2、頻率：50Hz

　　3、工率因數：0.8

　　4、極性：減極性

　　5、額定值：

　　6、各種準確級次的誤差限值見表2表2準確級額定電流的（%）1520100—120520100—120520100—120100誤差極限值電流誤差±%0.750.350.20.20.750.350.21.50.750.53相位差額定儀表保安電流±（′）下的復合誤差%3015≥1010103015≥10109045≥1030額定準確限值一次電流下的復合誤差%0.2S0.20.510P10≤10

　　7、產品在額定一次電流下長期工作時，線圈溫升不得超60K，P1、P2出頭及內接觸連接處，溫升不得超過40K。

　　8、額定絕緣水平：42/95/185Kv

　　四、35KV戶外電流互感器外形安裝尺寸（見附圖）

　　五、注意事項：

　　運行中的電流互感器，二次回路必須接有負荷或直接短路，絕不允許開路。
