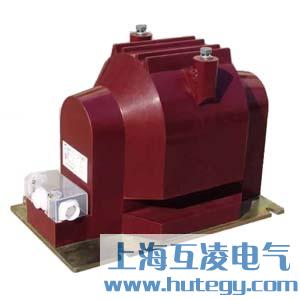

產品名稱：JDZX11-10BG電壓互感器

型號：JDZX11-10BG

品牌：上?；チ?/li>

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

概述

本型號電壓互感器為單相環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10KV的中性點非有效接地的電力系統中，作電能計量、電壓監測或繼電保護作用。本產品符合IEC186及GB1207-1997《電壓互感器》標準。

簡介

本系列產品為環氧樹脂絕緣全封閉結構，鐵芯與繞組澆注成一體，體積小、重量輕，二次引線端用出線盒罩住，并有三個不同方向的饋線出口。

技術參數

1、負載功率因數：COS&=0.8(滯后)；
2、表面爬電距離：滿足II級污穢等級；
3、其它技術參數見下表：

型號	額定電壓比 (kV)	準確級	額定輸出(VA)	極限輸出(VA)	額定絕緣水平(VA)
型號	額定電壓比 (kV)	組合	額定輸出(VA)	極限輸出(VA)	額定絕緣水平(VA)
JDZ11-10B	10/0.1	0.2/0.5/1	50/120/240	500	12/42/75
JDZX11-10B	10/√3/0.1/√3/0.1/3	0.2/0.5/1/6P	40/100/200/100	600	12/42/75
JDZX11-10BG	10/√3/0.1/√3/0.1/3	0.5/6P	60/100	600	12/42/75

產品名稱：
JDZX11-10BG電壓互感器

型號：
JDZX11-10BG

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
