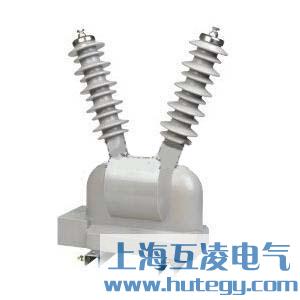

JDZW2-6R電壓互感器
產品詳情
概述
該型號電壓互感器為戶外環氧樹脂澆注絕緣全封閉式結構，適用于交流50HZ、額定電壓10KV及以下的電力系統中作電壓、電能測量用，也可單獨提供0.22KV操作電源使用。內置熔繼器可有效保護PT，熔斷器更換方便。
環境
● 產品符合標準GB1207-1997和IEC186
● 額定頻率50HZ
● 環境溫度-35℃～+40℃
● 污穢等級Ⅳ級
注：配用熔繼器為XPNP1-10KV/1A
| 型號 | 額定電壓比（KV） | 額定二次輸出（VA） | 熱極限輸出（VA） | 額定絕緣水平（KV） | |||
| 0.2級 | 0.5級 | 1級 | 3級 | ||||
| JDZW2-6R電壓互感器 | 6/0.1 | 30 | 80 | 200 | 240 | 500 | 7.2/32/60 |
基本作用
電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
- 產品名稱：
JDZW2-6R電壓互感器
- 型號：
JDZW2-6R
