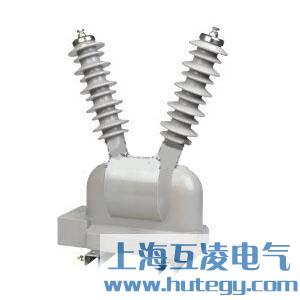

產品名稱：JDZW2-3R電壓互感器

型號：JDZW2-3R

品牌：上?；チ?/li>

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

概述

本型號電壓互感器為單相多繞組全封閉環氧樹脂澆注式互感器，本產品系戶內外裝置供額定頻率50Hz，額定電壓為10KV及以下的電力系統中作電壓、電能測量和繼電保護之用。

環境

● 產品符合標準GB1207-1997和IEC186
● 額定頻率50HZ
● 環境溫度-35℃～+40℃
● 污穢等級Ⅳ級

注：配用熔繼器為XPNP1-10KV/1A

型號	額定電壓比（KV）	額定二次輸出（VA）				熱極限輸出（VA）	額定絕緣水平（KV）
		0.2級	0.5級	1級	3級
JDZW2-3R電壓互感器	3/0.1	30	80	200	240	500	3.6/25/40

基本作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
